接著這個小節是在修改在前一章ESP8266單機模式的【六、5-1.3 使用表單(Form)的方式控制】小節的範例，並配合上一節中【七．１-4】小節的方法與WiFi分享器連線，以協助使用者了解系統的連線狀況。在前一個範例使用所謂的超連結(href)html語法去控制單一LED的亮滅，讓使用者操作起來比較方便，可是要用兩組超連結文字去實現，感覺起來不夠精簡，因此接下來我們改用html語法中的表單(form)標籤架構，來達到更精簡的的控制方式與介面。
下面的html程式(“softAP_6_5_1Led4_href.html”)當我們用電腦的瀏覽器開啟它時，可看到【圖七、2-1.3_1】的畫面；其中標記１用紅色線框起來的部分是一個屬性為按鈕(button)的輸入(input)元素，此按鈕中的文字為「點亮LED」代表是用來控制點亮LED之用，而標記２的「LED 目前狀態：熄滅」這段文字則是顯示目前ESP8266上LED燈的狀態。
<!DOCTYPE html>
<html>
<head>
<meta name='viewport' content='width=device-width, initial-scale=1.0'/>
<meta charset='utf-8'>
<style>body {font-size:140%;} #main {display:table; margin:auto;
padding:0 10px 0 10px;} h3,{text-align:center;} h4,{text-align:center;}
.button {padding:10px 10px 10px 10px; width:100%; background-color: pink; font-size:120%;}
.button2 {padding:10px 10px 10px 10px; width:100%; background-color: yellowgreen; font-size:120%;}
</style>
</head>
<body>
<div id='main'>
<h4>單一LED亮滅使用Form示範 1</h4>
<h3>LED目前狀態 : 熄滅</h3><br>
<form action='LedOn'> <input class='button' type='submit' value='點亮LED'>
</form><br>
</div>
</body>
</html>
程式名稱：softAP_6_5_1Led4_form.html

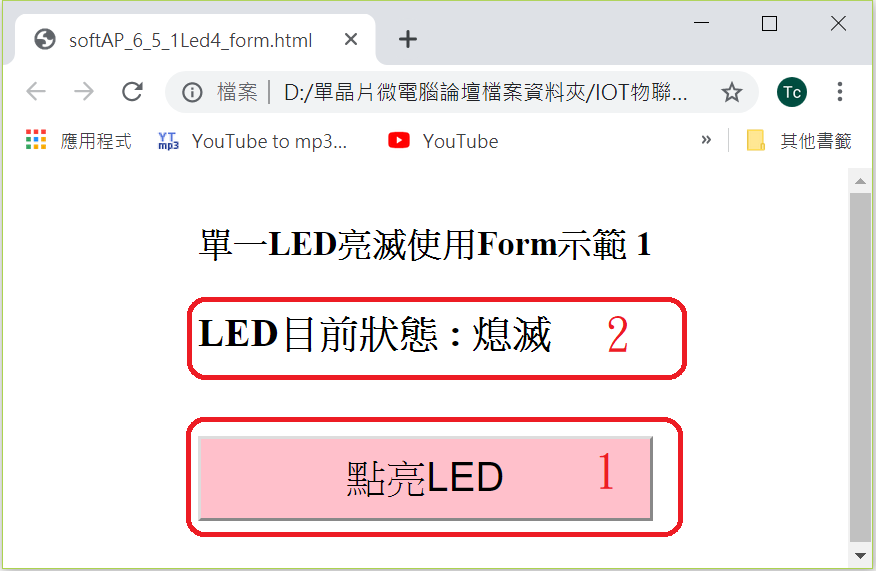

圖七、2-1.3_1 《softAP_6_5_1Led4_form.html》於電腦瀏覽器執行結果
如果我們將《softAP_6_5_1Led4_form.html》這個程式的16~19行改寫成下面的內容：
16 <h4>單一LED亮滅使用Form示範 1</h4>
17 <h3>LED目前狀態 : 點亮</h3><br>
18 <form action='LedOff'> <input class='button2' type='submit' value='熄滅LED'>
19 </form><br>
當重新在電腦的瀏覽器上執行時，螢幕上出現的會是【圖七、2-1.3_2】的畫面，此時標記１的按鈕背景顏色(草綠色)跟提示文字(熄滅LED)都改變了，而標記２的文字也換成「LED 目前狀態：點亮」這樣的內容，這時如果我們按下這個提交按鈕，就會向網頁伺服器送出’LedOff”這樣的URI請求，因此如果結合這兩個動作，我們便可以用同一個按鈕去控制LED的亮滅，並收到操作結果的回應訊息。

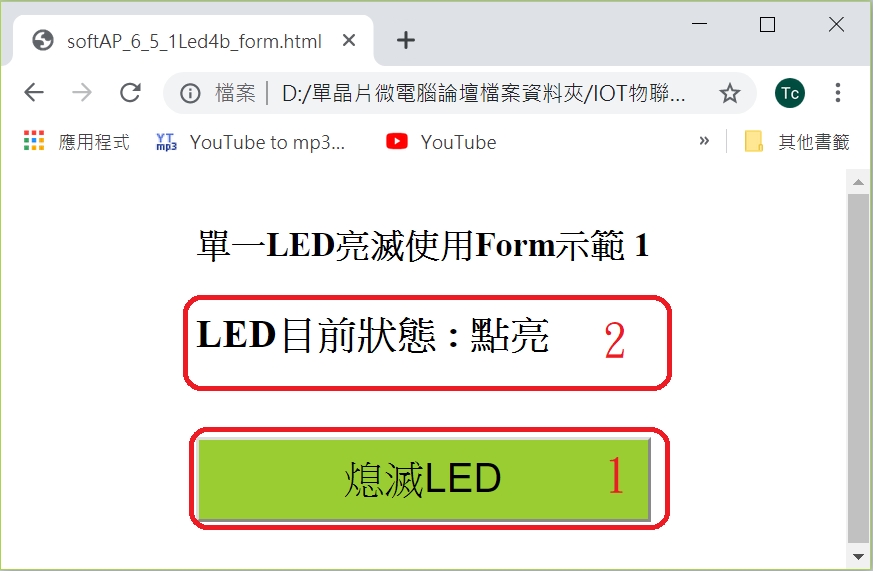

圖七、2-1.3_2 《softAP_6_5_1Led4b_form.html》於電腦瀏覽器執行結果
◎ 範例程式功能與動作說明：
1、本範例與上一小節大致相同，會令ESP8266以站點(Station)腳色連接上無線WiFi分享器，並且由使用者自行選定WiFi分享器，時主要的差別是當使用者連線上時，是以表單(form)的提交按鈕方式控制ESP8266上LED的亮滅。
2、當連接上無線WiFi分享器後，會在OLED顯示器上顯示由WiFi分享器所分配到的本地IP位址，其畫面和上一小節的【圖七、2-1.1_1】相同。
3、使用者以行動通信裝置連上同一個WiFi分享器並開啟瀏覽器後(不必管OS的種類)，在網址輸入欄輸入所分配到的IP位址，如果是系統剛開機第一次被使用者連線上，則系統會回應【圖七、2-1.3_3】的網頁畫面給使用者的瀏覽器，此時LED狀態是熄滅狀態，假如已經有使用者連線及使用過，則系統會依最後一次的狀態顯示對應的頁面。
圖七、2-1.3_3 系統開機後使用者第一次連線畫面
4、當使用者按下其中的標記文字為「點亮LED」的按鈕時，除了會令ESP8266這個模組上內建的LED會點亮之外，還會使系統的OLED顯示器及手機瀏覽器會分別顯示【圖七、2-1.3_4】的畫面。
圖七、2-1.3_4
5、如果使用者按下【圖七、2-1.3_4】中的標記文字為「熄滅LED」的按鈕時，則會令ESP8266這個模組上內建的LED熄滅，並使系統的OLED顯示器及手機瀏覽器則會切換到【圖七、2-1.3_5】的畫面。
圖七、2-1.3_5
◎電路圖：
本此範例的電路圖與上一節完全相同,不必更改。
◎ 程式列表與說明：
#include "WiFiConnect.h" //include before SSD1306.h if using custom fonts
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include "image.h"
#include "index.h"
WiFiServer server(80);
WiFiClient client;
//String html_end="</body></html>";
String Uri;
WiFiConnect wc; // 宣告一WiFiConnect類別物件變數
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
String softSsidChip = "ESP"+String(ESP.getChipId());
const byte indLED=2; // ESP系列模組郵票板指示用LED腳位
const byte ledOn=0,ledOff=1;
boolean LEDstate=false;
String html_LedOn="<form action='LedOn'><input class='button' type='submit' value='點亮LED'></form><br>";
String html_LedOff="<form action='LedOff'><input class='button2' type='submit' value='熄滅LED'></form><br>";
String html_end="</div></body></html>";
String html_Echo="";
// 連線設定回應副程式:
void configModeCallback(WiFiConnect *mWiFiConnect) {
Serial.println("Entering Access Point!");
Serial.println("進入 AP 存取點模式!");
}
// WiFi連線副程式 :
void startWiFi(boolean showParams = false) {
wc.setDebug(true);
// 設定連線回應副程式
wc.setAPCallback(configModeCallback);
/*
AP_NONE = Continue executing code --> 繼續往下執行
AP_LOOP = Trap in a continuous loop --> 進入無窮AP設定迴圈莊太
AP_RESET = Restart the chip --> 啟動晶片重置動作
*/
// ESP系列模組進入存取點(Access Point)模式畫面:
if ( !wc.autoConnect()) { // try to connect to wifi
// 測試ESPXX系列晶片有沒有再自動連上WiFi分享器
LED_Blink(5,300);
wc.startConfigurationPortal(AP_LOOP);//if not connected show the configuration portal
}
} // WiFi連線副程式結束
// setuo()初始化程式開始:
void setup() {
Serial.begin(115200);
pinMode(indLED,OUTPUT);
digitalWrite(indLED,1);
Serial.println();
Serial.println("Program Start!");
Serial.println("程式開始!");
// initialize with the I2C addr 0x3C
if(display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) // Address 0x3D for 128x64
{
Serial.println("SSD1036 OLED allocation Successed!");
Serial.println("SSD1306 初始化成功!");
}
else {
Serial.println("SSD1306 allocation failed!");
Serial.println("SSD1306 初始化失敗");
for(;;);
}
// Draw bitmap on the screen
display.clearDisplay();
display.setTextSize(2);
display.setTextColor(WHITE);
display.setCursor(0,0);
display.println("");
display.println(" Program ");
display.println(" Start!");
display.display();
delay(2000);
Serial.printf("\nAnalog in = %d\n",analogRead(A0));
// 啟動WiFi連線參數清除
// wc.resetSettings(); //helper to remove the stored wifi connection, comment out after first upload and re upload
// 在螢幕上畫出WiFi圖片
display.clearDisplay();
display.drawBitmap(30, 0, WiFiMap2, 70, 40, WHITE);
display.setTextSize(1);
display.setTextColor(WHITE);
display.setCursor(0,46);
display.println(" Waiting for");
display.println(" Connection...");
display.display();
// 啟動WiFi連線副程式
startWiFi();
Serial.print("Cnnect to : ");
Serial.println(WiFi.SSID());
Serial.print("ESP已連接至:");
Serial.println(WiFi.SSID());
display.clearDisplay();
// Draw bitmap on the screen
display.drawBitmap(30, 0, WiFiMap2, 70, 40, WHITE);
display.setTextSize(1);
display.setTextColor(WHITE);
display.setCursor(0,40);
display.println("ESP Connect to :");
display.print(" ");
display.println(WiFi.SSID());
display.print(" IP:");
display.println(WiFi.localIP());
display.display();
// WiFi連線成功 :
delay(3000);
Serial.println();
Serial.print("WiFi Connected, IP address: ");
Serial.println(WiFi.localIP());
Serial.print("連線成功, 本地WiFi的IP位址為 : ");
Serial.println(WiFi.localIP());
Serial.println();
LED_Blink(5,400);
delay(1000);
server.begin();
display.clearDisplay();
display.setTextSize(2);
display.setCursor(0,16);
display.println(" System");
display.println(" Ready!");
display.display();
} // setup()初始化程式結束
// loop()主迴圈程式開始:
void loop() {
client=server.available();
if(!client)
return;
String request="",requests="";
while(client.connected())
{
request=client.readStringUntil('\r');
requests+=request;
if(request=="\n")
break;
}
client.flush();
Serial.println("Request end!");
Uri=requests.substring(requests.indexOf("/"),requests.indexOf("HTTP"));
Uri.trim();
Serial.print("Uri = '");
Serial.print(Uri);
Serial.println("'");
String URI=Uri;
Serial.println(URI);
if(URI=="/")
{
if(LEDstate)
LedOn();
else
LedOff();
}
else if(URI.indexOf("/LedOn")==0)
{
LEDstate=true;
LedOn();
}
else if (URI.indexOf("/LedOff")==0)
{
LEDstate=false;
LedOff();
}
else
handleNotFound();
delay(5);
} // loop()主迴圈程式結束
void LedOn() {
html_Echo="<h3>LED目前狀態 : 點亮</h3><br>";
String s=MAIN_page;
// String s=html_1;
s+=html_Echo;
s+=html_LedOff;
s+=html_end;
client.println(s);
Serial.println("LED is On!");
Serial.println();
digitalWrite(indLED,ledOn);
OLEDshowMessage();
}
void LedOff() {
html_Echo="<h3>LED目前狀態 : 熄滅</h3><br>";
String s=MAIN_page;
// String s=html_1;
s+=html_Echo;
s+=html_LedOn;
s+=html_end;
client.println(s);
digitalWrite(indLED,ledOff);
Serial.println("LED is Off!");
Serial.println();
OLEDshowMessage();
}
void handleNotFound(){
String s=MAIN_page;
s+="<h3>動作錯誤! ==> ";
s+=Uri;
s+="</h3><br>";
s+=html_end;
client.println(s);
Serial.print("URI not found -->");
Serial.println(Uri);
Serial.println();
}
// OLED顯示器輸出狀態顯示:
void OLEDshowMessage()
{
display.clearDisplay();
display.setTextSize(2);
if(LEDstate) {
display.drawBitmap(40, 0, LED_ON, 48, 48, WHITE);
display.setCursor(0,50);
display.println(" LED On!");
}
else {
display.drawBitmap(35, 0, LED_OFF, 55, 48, WHITE);
display.setCursor(0,50);
display.println(" LED Off!");
}
display.display();
}
// 讓指示LED快閃count次,亮滅時間為dTime秒
void LED_Blink(int count,int dTime)
{
for(int i=0;i<count;i++)
{
digitalWrite(indLED,ledOn);
delay(dTime);
digitalWrite(indLED,ledOff);
delay(200);
}
}
// '319-3192981_free-wifi-svg-png-icon-free-download-free', 70x40px
const unsigned char WiFiMap2 [] PROGMEM = {
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x20, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xff,
0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x7f,
0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x01, 0xff, 0xe0, 0x00, 0x1f, 0xff, 0x00, 0x00, 0x00,
0x0f, 0xfc, 0x00, 0x00, 0x00, 0xff, 0xc0, 0x00, 0x00, 0x3f, 0xe0, 0x00, 0x00, 0x00, 0x1f, 0xf0,
0x00, 0x00, 0xff, 0x00, 0x00, 0x00, 0x00, 0x03, 0xfc, 0x00, 0x01, 0xfc, 0x00, 0x00, 0x00, 0x00,
0x00, 0xfe, 0x00, 0x07, 0xf0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3f, 0x80, 0x0f, 0xc0, 0x00, 0x1f,
0xff, 0xf0, 0x00, 0x0f, 0xc0, 0x1f, 0x80, 0x01, 0xff, 0xff, 0xfe, 0x00, 0x07, 0xe0, 0x3f, 0x00,
0x0f, 0xff, 0xff, 0xff, 0xc0, 0x01, 0xf0, 0x3c, 0x00, 0x3f, 0xf8, 0x00, 0x3f, 0xf0, 0x00, 0xf0,
0x18, 0x00, 0xff, 0x80, 0x00, 0x07, 0xfc, 0x00, 0x60, 0x00, 0x03, 0xfc, 0x00, 0x00, 0x00, 0xff,
0x00, 0x00, 0x00, 0x07, 0xf0, 0x00, 0x00, 0x00, 0x3f, 0x80, 0x00, 0x00, 0x0f, 0xc0, 0x00, 0x00,
0x00, 0x0f, 0xc0, 0x00, 0x00, 0x1f, 0x80, 0x00, 0x00, 0x00, 0x07, 0xe0, 0x00, 0x00, 0x3e, 0x00,
0x07, 0xff, 0x80, 0x01, 0xf0, 0x00, 0x00, 0x1c, 0x00, 0x3f, 0xff, 0xf0, 0x00, 0xe0, 0x00, 0x00,
0x00, 0x00, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xfe, 0x01, 0xff, 0x00, 0x00,
0x00, 0x00, 0x00, 0x07, 0xf0, 0x00, 0x3f, 0x80, 0x00, 0x00, 0x00, 0x00, 0x0f, 0xc0, 0x00, 0x0f,
0xc0, 0x00, 0x00, 0x00, 0x00, 0x1f, 0x80, 0x00, 0x03, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x1e, 0x00,
0x00, 0x01, 0xe0, 0x00, 0x00, 0x00, 0x00, 0x0c, 0x00, 0x00, 0x00, 0xc0, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xfe, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xfe,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};
// 'WiFi_AP4', 55x35px
const unsigned char WiFi_AP4 [] PROGMEM = {
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0xff, 0xff,
0xff, 0xfe, 0x7f, 0xff, 0x9e, 0xff, 0xff, 0xff, 0xfc, 0x7f, 0xff, 0x8e, 0xff, 0xff, 0xff, 0xf8,
0xe7, 0xf9, 0xc6, 0xff, 0xff, 0xff, 0xf9, 0xc7, 0xf8, 0xe6, 0xff, 0xff, 0xff, 0xf1, 0xcf, 0x3c,
0xe6, 0xff, 0xff, 0xff, 0xf3, 0x8e, 0x0c, 0x62, 0xff, 0xff, 0xff, 0xf3, 0x8e, 0x0e, 0x62, 0xff,
0xff, 0xff, 0xf1, 0xce, 0x1c, 0xe2, 0xff, 0xff, 0xff, 0xf9, 0xcf, 0x3c, 0xe6, 0xff, 0xff, 0xff,
0xf9, 0xe7, 0x39, 0xc6, 0xff, 0xff, 0xff, 0xfc, 0xff, 0x3f, 0xce, 0xff, 0xff, 0xff, 0xfe, 0x7f,
0x3f, 0x9e, 0xff, 0xff, 0xff, 0xff, 0xff, 0x3f, 0xfe, 0xff, 0xff, 0xff, 0xff, 0xff, 0x3f, 0xfe,
0xff, 0xff, 0xff, 0xff, 0xff, 0x3f, 0xfe, 0xff, 0xff, 0xff, 0xff, 0xff, 0x3f, 0xfe, 0xff, 0xff,
0xff, 0xff, 0xff, 0x3f, 0xfe, 0xff, 0xff, 0xff, 0xff, 0xff, 0x3f, 0xfe, 0xff, 0xff, 0xff, 0xff,
0xff, 0x3f, 0xfe, 0xff, 0xff, 0xff, 0xff, 0xff, 0x3f, 0xfe, 0xff, 0xff, 0xff, 0xff, 0xff, 0x3f,
0xfe, 0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x0e, 0x8f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe6, 0x8f,
0xff, 0xff, 0xff, 0xff, 0xff, 0xe6, 0x8f, 0xff, 0xff, 0xf9, 0xf3, 0xf3, 0xe6, 0x8f, 0xff, 0xff,
0xe0, 0xe0, 0xc1, 0xe6, 0x8e, 0x00, 0x01, 0xe0, 0xe4, 0xc0, 0xe6, 0x8f, 0xff, 0xff, 0xf0, 0xf1,
0xe1, 0xe6, 0x8f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe6, 0x8f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe6,
0xc0, 0x00, 0x00, 0x00, 0x00, 0x00, 0x06, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0xff, 0xff,
0xff, 0xff, 0xff, 0xff, 0xfe
};
// 'led-light-bulb-diode-512', 48x48px
const unsigned char LED_ON [] PROGMEM = {
0xff, 0xff, 0xfc, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x3f,
0xff, 0xff, 0xff, 0xff, 0xfc, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x3f, 0xff, 0xff, 0xff, 0xff,
0xfc, 0x3f, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x3f, 0xff, 0xff, 0xfc, 0x7f,
0xfe, 0x1f, 0xff, 0xff, 0xf8, 0x3f, 0xfe, 0x0f, 0xff, 0xff, 0xf8, 0x7f, 0xff, 0x0f, 0xff, 0xff,
0xf0, 0xff, 0xff, 0x9f, 0xff, 0xff, 0xf9, 0xff, 0xff, 0xff, 0xf8, 0x1f, 0xff, 0xff, 0xff, 0xff,
0xc0, 0x03, 0xff, 0xff, 0xff, 0xff, 0x80, 0x01, 0xff, 0xff, 0xff, 0xff, 0x07, 0xe0, 0xff, 0xff,
0xff, 0xfe, 0x1f, 0xf8, 0x7f, 0xff, 0xff, 0xfc, 0x3f, 0xfc, 0x3f, 0xff, 0xff, 0xf8, 0x7f, 0xfe,
0x1f, 0xff, 0xff, 0xf8, 0xff, 0xff, 0x1f, 0xff, 0xff, 0xf8, 0xff, 0xff, 0x1f, 0xff, 0xff, 0xf1,
0xff, 0xff, 0x8f, 0xff, 0x03, 0xf1, 0xff, 0xff, 0x8f, 0xc0, 0x03, 0xf1, 0xff, 0xff, 0x8f, 0xc0,
0x03, 0xf1, 0xff, 0xff, 0x8f, 0xc0, 0x03, 0xf1, 0xff, 0xff, 0x8f, 0xc0, 0xff, 0xf1, 0xff, 0xff,
0x8f, 0xff, 0xff, 0xf1, 0xff, 0xff, 0x8f, 0xff, 0xff, 0xf1, 0xff, 0xff, 0x8f, 0xff, 0xff, 0xf1,
0xff, 0xff, 0x8f, 0xff, 0xff, 0xf1, 0xff, 0xff, 0x8f, 0xff, 0xff, 0xf1, 0xff, 0xff, 0x8f, 0xff,
0xff, 0xf1, 0xff, 0xff, 0x8f, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x03, 0xff, 0xff, 0x80, 0x00, 0x00,
0x01, 0xff, 0xff, 0x80, 0x00, 0x00, 0x01, 0xff, 0xff, 0xfe, 0x3f, 0xfc, 0x7f, 0xff, 0xff, 0xfe,
0x3f, 0xfc, 0x7f, 0xff, 0xff, 0xfe, 0x3f, 0xfc, 0x7f, 0xff, 0xff, 0xfe, 0x3f, 0xfc, 0x7f, 0xff,
0xff, 0xfe, 0x3f, 0xfc, 0x7f, 0xff, 0xff, 0xfe, 0x3f, 0xfc, 0x7f, 0xff, 0xff, 0xfe, 0x3f, 0xfc,
0x7f, 0xff, 0xff, 0xfe, 0x3f, 0xfc, 0x7f, 0xff, 0xff, 0xfe, 0x3f, 0xfc, 0x7f, 0xff, 0xff, 0xfe,
0x3f, 0xfc, 0x7f, 0xff, 0xff, 0xfe, 0x3f, 0xfc, 0x7f, 0xff, 0xff, 0xff, 0x3f, 0xfe, 0x7f, 0xff
};
// 'led-variant-off2', 55x48px
const unsigned char LED_OFF [] PROGMEM = {
0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0xff, 0xff, 0xff, 0xe0, 0x3f, 0xff, 0xfe, 0xff, 0xff,
0xff, 0x00, 0x07, 0xff, 0xfe, 0xff, 0xff, 0xfc, 0x00, 0x03, 0xff, 0xfe, 0xe3, 0xff, 0xf8, 0x00,
0x01, 0xff, 0xfe, 0xc1, 0xff, 0xf0, 0x00, 0x00, 0xff, 0xfe, 0x80, 0xff, 0xf0, 0x00, 0x00, 0x7f,
0xfe, 0xc0, 0x3f, 0xe0, 0x00, 0x00, 0x7f, 0xfe, 0xe0, 0x1f, 0xe0, 0x00, 0x00, 0x3f, 0xfe, 0xf8,
0x0f, 0xe0, 0x00, 0x00, 0x3f, 0xfe, 0xfc, 0x07, 0xf8, 0x00, 0x00, 0x3f, 0xfe, 0xfe, 0x03, 0xfc,
0x00, 0x00, 0x3f, 0xfe, 0xff, 0x00, 0xfe, 0x00, 0x00, 0x3f, 0xfe, 0xff, 0x80, 0x7f, 0x00, 0x00,
0x3f, 0xfe, 0xff, 0xe0, 0x3f, 0x80, 0x00, 0x3f, 0xfe, 0xff, 0xf0, 0x1f, 0xe0, 0x00, 0x3f, 0xfe,
0xff, 0xf8, 0x0f, 0xf0, 0x00, 0x3f, 0xfe, 0xff, 0xfc, 0x03, 0xf8, 0x00, 0x3f, 0xfe, 0xff, 0xfe,
0x01, 0xfc, 0x00, 0x3f, 0xfe, 0xff, 0xff, 0x80, 0xff, 0x00, 0x3f, 0xfe, 0xff, 0xff, 0xc0, 0x7f,
0x80, 0x3f, 0xfe, 0xff, 0xff, 0xe0, 0x3f, 0xc0, 0x3f, 0xfe, 0xff, 0xff, 0xe0, 0x0f, 0xe0, 0x3f,
0xfe, 0xff, 0xff, 0xe0, 0x07, 0xf0, 0x3f, 0xfe, 0xff, 0xff, 0xe0, 0x03, 0xfc, 0x3f, 0xfe, 0xff,
0xf8, 0x00, 0x01, 0xfe, 0x00, 0xfe, 0xff, 0xf8, 0x00, 0x00, 0xff, 0x00, 0xfe, 0xff, 0xf8, 0x00,
0x00, 0x3f, 0x80, 0xfe, 0xff, 0xf8, 0x00, 0x00, 0x1f, 0xc0, 0xfe, 0xff, 0xf8, 0x00, 0x00, 0x0f,
0xf0, 0xfe, 0xff, 0xff, 0xf8, 0x1c, 0x07, 0xff, 0xfe, 0xff, 0xff, 0xf8, 0x1e, 0x03, 0xff, 0xfe,
0xff, 0xff, 0xf8, 0x1f, 0x00, 0xff, 0xfe, 0xff, 0xff, 0xf8, 0x1f, 0x80, 0x7f, 0xfe, 0xff, 0xff,
0xf8, 0x1f, 0x80, 0x3f, 0xfe, 0xff, 0xff, 0xf8, 0x1f, 0x80, 0x1f, 0xfe, 0xff, 0xff, 0xf8, 0x1f,
0x80, 0x0f, 0xfe, 0xff, 0xff, 0xf8, 0x1f, 0x80, 0x03, 0xfe, 0xff, 0xff, 0xf8, 0x1f, 0x80, 0x01,
0xfe, 0xff, 0xff, 0xf8, 0x1f, 0x81, 0x80, 0xfe, 0xff, 0xff, 0xf8, 0x1f, 0x81, 0xc0, 0x7e, 0xff,
0xff, 0xf8, 0x1f, 0x81, 0xe0, 0x3e, 0xff, 0xff, 0xf8, 0x1f, 0x81, 0xf0, 0x0e, 0xff, 0xff, 0xf8,
0x1f, 0x81, 0xf8, 0x06, 0xff, 0xff, 0xfc, 0x1f, 0x81, 0xfe, 0x06, 0xff, 0xff, 0xff, 0xff, 0xff,
0xff, 0x0e, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x9e, 0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe
};
const char MAIN_page[] PROGMEM = R"=====(
HTTP/1.1 200 OK
Content-Type:text/html
Connection: close
<!DOCTYPE html>
<html>
<head>
<meta name='viewport' content='width=device-width, initial-scale=1.0'/>
<meta charset='utf-8'>
<link rel='icon' href='data:,\'>
<style>body {font-size:140%;} #main {display:table; margin:auto;
padding:0 10px 0 10px;} h3,{text-align:center;} h4,{text-align:center;}
.button {padding:10px 10px 10px 10px; width:100%; background-color:pink; font-size:120%;}
.button2 {padding:10px 10px 10px 10px; width:100%; background-color:yellowgreen; font-size:120%;}
</style>
</head>
<body>
<div id='main'>
<h4>以Form方式控制單一LED亮滅</h4>
)=====";
程式名稱：ESP_CH7_2_3_but1.ino
本範例程式和上一個非常類似，主要是修改了網頁部分的html程式而已，基本上就是把前一章的「softAP_6_5_1Led6_but.ino」這個範例程式與上一節的「ESP_CH7_AutoConnectOLED20.ino」兩個程式組合而成，為了節省篇幅，在此僅就新增及不同的部分加以說明，如果有不了解的請自行回到之前的文章去研讀一下。
從第1行開始到初始化(setup())程式結束(第143行)為止，跟上一個範例程式來比較，主要是多了下面的布林變數(LEDstate)跟組成完整網頁用的html字串變數：
26. boolean LEDstate=false;
27.
28. String html_LedOn="<form action='LedOn'><input class='button' type='submit' value='點亮29. LED'></form><br>";
30. String html_LedOff="<form action='LedOff'><input class='button2' type='submit' value='熄滅31. LED'></form><br>";
32. String html_end="</div></body></html>";
33. String html_Echo="";
一般系統在開機時都會把所有的輸出腳設定為不動作的狀態，在此也就是讓LED熄滅；當使用者連線上我們的系統時，也就是進入網站的首頁，如果是剛開機的情形下，當然LED應該是在熄滅的狀態，由於我們使用一個按鈕(Button)來控制LED的亮滅兩種狀態，如果使用者在離線之後又連上線，但是之前已經點亮過LED，這時還是看到首頁LED熄滅的UI介面，就會產生錯誤，而且這種問題在控制更多輸出時會更嚴重！
為了避免這種現象產生，因此使用了「LEDstate」這個代表LED亮滅狀態的變數以作為標示，這樣一來除了開機之外，不管使用者是第幾次再連線系統，都會真實呈現出之前LED亮滅的實際狀態，這也是前面功能與動作說明第3項所代表的意義。
至於主迴圈程式(loop())區和上一個範例的差別，是在170~188行的客戶端傳送來的URI內容判斷部分，當指令為首頁(“/”)時不再使用之前建構的首頁專用副程式「handleRoot()」，而是依照「LEDstate」這個變數決定顯示的畫面，也就是說已經沒有「handleRoot()」這個副程式了！此外還新增了一個OLED顯示器LED狀態顯示的副程式「OLEDshowMessage()」(236~252行)：
// OLED顯示器輸出狀態顯示:
void OLEDshowMessage()
{
display.clearDisplay();
display.setTextSize(2);
if(LEDstate) {
display.drawBitmap(40, 0, LED_ON, 48, 48, WHITE);
display.setCursor(0,50);
display.println(" LED On!");
}
else {
display.drawBitmap(35, 0, LED_OFF, 55, 48, WHITE);
display.setCursor(0,50);
display.println(" LED Off!");
}
display.display();
}
這個副程式會依照「LEDstate」這個變數決定顯示的畫面，而「LEDstate」這個變數的內容則是由瀏覽器所送來的URI決定。
至於後面幾個副程式的內容，包括「LedOn()」、「LedOn()」、「handleNotFound()」等，也只有和網頁html部分的程式稍作修改而已，也就是把原來使用超連結(href)的語法改成了表單(form)的語法而已，如果還是不清楚，請回到前一章的【六、5-1.3 使用表單(Form)的方式控制】小節去研讀一下《softAP_6_5_1Led6_but.ino》這個副程式，應該就可以了解。
◎ 執行結果：
前面的【圖七、2-1.3_3】至【圖七、2-1.3_5】即為本範例程式執行的結果，其中包括了手機端瀏覽器與ESP8266模組端OLED顯示器畫面的截圖，至於下面的影片則是完整的啟動與操作過程。
沒有留言:
張貼留言
