三、1-2 多重輸出控制

如果可以遠端遙控單一輸出，那要擴成到多個就不是甚麼大問題了！在上一個範例中已經介紹過，使用”dweet.io”這個雲端網站去控制網際網路上ESP8266的單一輸出腳的方法，接下來就讓我們把輸出擴充到多個(在此設定為4個輸出點)。

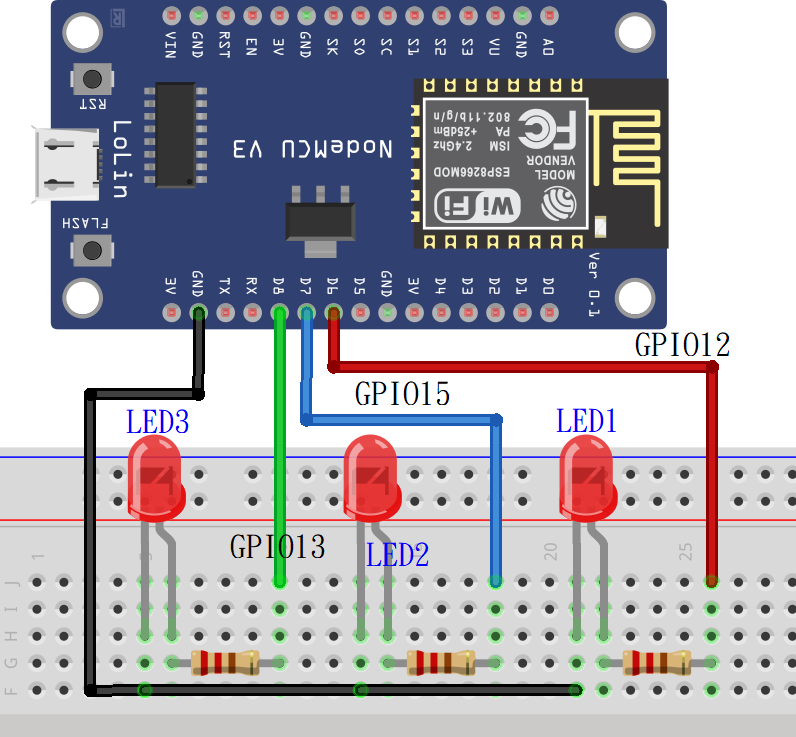

本範例所使用的電路如下圖所示，使用的實驗模組板是標準的NodeMcu，圖中使用了D6、D7和D8這三根接腳，如果以標準的ESP8266來說這三隻接腳分別為：

D6：GPIO12

D7：GPIO15

D8：GPIO13

而這三根輸出接腳分別接上了一顆LED，當輸出為高態時會點亮LED

，這樣我們便可以觀察到接腳的輸狀態了。至於第4顆LED，則是沿用前一個範例的GPIO2這根接腳，不過要這隻腳的LED要低態才會點亮。這樣的混搭有兩個原因，一是可以讓使用者依需要決定用低態或是高態驅動輸出電路，二是ESP8266有些接腳在開機時的狀態必須是低態或是高態，否則可能會無法開機或是進入一些特別的模式，以致無法正常的動作，其中的GPIO15就是這樣的一隻腳，它在開機時必須為LOW，否則會開機失敗！

在之前ESP8266d8單機Soft-AP模式的文章中(網址如後：”http://musthtc100.blogspot.com/2020/05/ap-5-2-esp8266.html”)，曾介紹過一塊型號為ESP-202的ESP8266延伸實驗開發板(如下圖所示)，圖中標記2的部分是一顆RGB三色的LED模組，它們跟本範例電路一樣分別接到了：

紅(R)：GPIO12

綠(G)：GPIO15

藍(B)：GPIO13

這三根接腳上，而且都是用高態輸出點亮LED。至於標記1的部分則是ESP8266其他可用的輸出腳，也都分別接上了一顆藍色的LED，不過這幾根腳都是用低態來點亮LED。如果手上有這塊實驗版的話，就可以直接套用在本範例上，不用再另外接實驗電路了！

以下是本實習的完整範例程式列表：

1. // Libraries
2. #include <ESP8266WiFi.h>
3.
4. const char* ssid = "yourSSID"; // 換成你的WiFi SSID名稱
5. const char* password = "yourPassword"; // 換成你的WiFi 密碼
6.
7. /// Host
8. const char* host = "dweet.io";
9. String  dweeting="GET /get/latest/dweet/for/%dweets% HTTP/1.1\r\nHost:
10. dweet.io\r\nConnection: close\r\n\r\n";
11. String myThing= "myDweetGetTest2"; // 在Dweet.io所使用的IOT物件名稱
12.
13. const byte  LED_Pin=2;
14. const byte  LED1=12,LED2=13,LED3=15;
15.
16. void setup() {
17.
18.   // Start Serial
19.   Serial.begin(115200);
20.   pinMode(LED_Pin,OUTPUT);
21.   pinMode(LED1,OUTPUT);
22.   pinMode(LED2,OUTPUT);
23.   pinMode(LED3,OUTPUT);
24.   delay(10);
25.   digitalWrite(LED_Pin,1);
26.   Serial.println();
27.   Serial.print("Connecting to ");
28.   Serial.println(ssid);
29.   WiFi.begin(ssid, password);
30.   while (WiFi.status() != WL_CONNECTED) {
31.     delay(500);
32.     Serial.print(".");
33.   }
34.
35.   Serial.println("");
36.   Serial.print("WiFi connected : ");
37.   Serial.println(ssid);
38.   Serial.println("IP address: ");
39.   Serial.println(WiFi.localIP());
40.   Serial.println("");
41.
42. }
43.
44. void loop() {
45.
46.   Serial.print("Connecting to ");
47.   Serial.print(host);
48.   Serial.println(".......");
49.   Serial.println();
50.
51.   dweeting.replace("%dweets%",myThing);
52. //  Serial.println(dweeting);
53.
54.   // Use WiFiClient class to create TCP connections
55.   WiFiClient client;
56.   const int httpPort = 80;
57.   if (!client.connect(host, httpPort)) {
58.     Serial.println("connection failed");
59.     return;
60.   }
61.
62.   client.print(dweeting);
63.   delay(10);
64.   String payLoad="";
65.   Serial.println();
66.   Serial.println("[dweet.io Response:]");
67.   while (client.connected())
68.   {
69.     if (client.available())
70.     {
71.       String line = client.readStringUntil('\n');
72.       payLoad+=line;
73.       Serial.println(line);
74.     }
75.   }
76.   Serial.println();
77.     Serial.println("[dweet.io Response End!]");
78.   client.stop();
79.   Serial.println("\n[Disconnected]");
80.   Serial.println();
81.     String content=payLoad.substring(payLoad.indexOf(":{")+1,payLoad.indexOf("}")+1);
82.       Serial.print("你的Iot ==> ");
83.       Serial.println(content);
84.       Serial.println();
85.       content.toUpperCase();
86.       Serial.println(content);
87.   if(content.indexOf("LED\":\"ON") >= 0)
88.   {
89.      Serial.println("LED is on!");
90.      digitalWrite(LED_Pin,0);
91.   }
92.   if(content.indexOf("LED\":\"OFF") >= 0)
93.   {
94.      Serial.println("LED is off!");
95.      digitalWrite(LED_Pin,1);
96.   }
97.       if(content.indexOf("LED1\":\"ON") >= 0) {
98.         Serial.println("LED1 is on!");
99.         digitalWrite(LED1,1);
100.       }
101.       if(content.indexOf("LED1\":\"OFF") >= 0) {
102.         Serial.println("LED1 is off!");
103.         digitalWrite(LED1,0);
104.       }
105.       if(content.indexOf("LED2\":\"ON") >= 0) {
106.         Serial.println("LED2 is on!");
107.         digitalWrite(LED2,1);
108.       }
109.       if(content.indexOf("LED2\":\"OFF") >= 0) {
110.         Serial.println("LED2 is off!");
111.         digitalWrite(LED2,0);
112.       }
113.       if(content.indexOf("LED3\":\"ON") >= 0) {
114.         Serial.println("LED3 is on!");
115.         digitalWrite(LED3,1);
116.       }
117.       if(content.indexOf("LED3\":\"OFF") >= 0) {
118.         Serial.println("LED3 is off!");
119.         digitalWrite(LED3,0);
120.       }
121.
122.   // Repeat every 10 seconds
123.   delay(5000);
124. }

在本小節的範例程式中，在變數設定的部分和上一小節不同之處如下：

String myThing= "myDweetGetTest2"; // 在Dweet.io所使用的IOT物件名稱



const byte  LED_Pin=2;

const byte  LED1=12,LED2=13,LED3=15;

一是把上傳到Dweet.io的IOT物件名稱稍作修改(加了一個‘2’)，以便和上一小節不同；二是新增三根輸出接腳，分別是GPIO12、13、15。當然在初始化(setup())程式區的地方就必須把這三隻接腳設定為輸出模式了！

  pinMode(LED1,OUTPUT);

  pinMode(LED2,OUTPUT);

  pinMode(LED3,OUTPUT);

至於主迴圈(loop())程式區部分，和前一小節的差異在87~120行，也就是輸出控制指令從一組增加為四組，即增加了LED1~LED3這三隻接腳的測試與判斷，由於語法非常類似，在此就不多做贅述了。

  if(content.indexOf("LED\":\"ON") >= 0)

  {

     Serial.println("LED is on!");

     digitalWrite(LED_Pin,0);

  }

  if(content.indexOf("LED\":\"OFF") >= 0)

  {

     Serial.println("LED is off!");

     digitalWrite(LED_Pin,1);

  }

      if(content.indexOf("LED1\":\"ON") >= 0) {

        Serial.println("LED1 is on!");

        digitalWrite(LED1,1);

      }

      if(content.indexOf("LED1\":\"OFF") >= 0) {

        Serial.println("LED1 is off!");

        digitalWrite(LED1,0);

      }

      if(content.indexOf("LED2\":\"ON") >= 0) {

        Serial.println("LED2 is on!");

        digitalWrite(LED2,1);

      }

      if(content.indexOf("LED2\":\"OFF") >= 0) {

        Serial.println("LED2 is off!");

        digitalWrite(LED2,0);

      }

      if(content.indexOf("LED3\":\"ON") >= 0) {

        Serial.println("LED3 is on!");

        digitalWrite(LED3,1);

      }

      if(content.indexOf("LED3\":\"OFF") >= 0) {

        Serial.println("LED3 is off!");

        digitalWrite(LED3,0);

      }

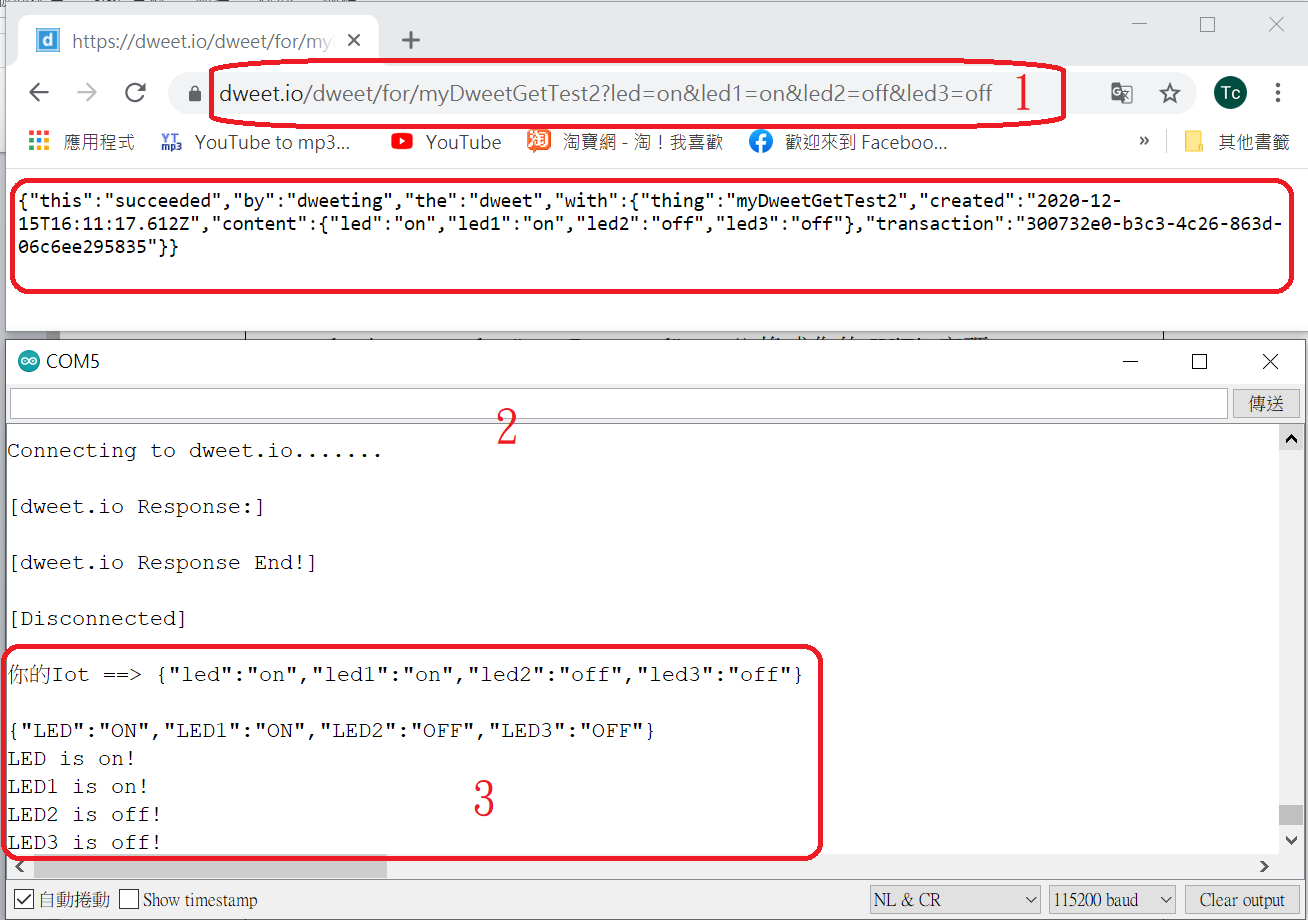

下圖是使用Google Chrome測試的過程，其中標記1是在瀏覽器的網址欄一口氣輸入了四組輸出的控制指令，即”led=on&led1=on&led2=off&led3=off”，由其內容可以看出，這四組輸出的狀態為：

LED  🡪 On

LED1 🡪 On

LED2 🡪 Off

LED3 🡪 Off

而標記則3是從Arduino IDE監控視窗看到的提示訊息，其中包括原來的IoT指令，和由ESP8266所發出的輸出狀態訊息；其中最下方的訊息就是被控制的四根接腳上所連接LED的亮滅狀態，也就是上面指令所要控制的輸出狀態。

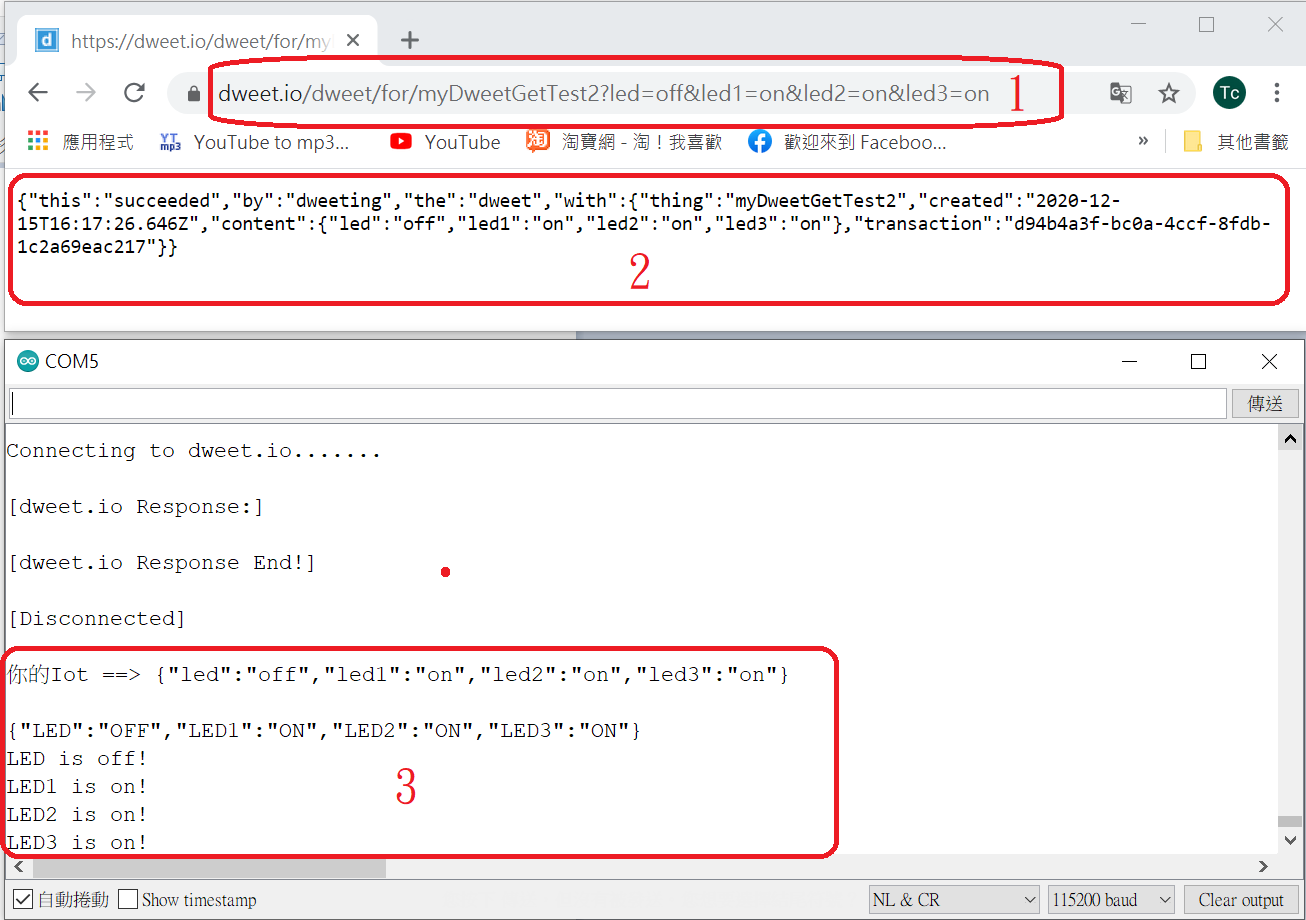

至於下圖四組輸出的控制指令為”led=off&led1=on&led2=on&led3=o”，四組輸出的狀態為：

LED  🡪 Off

LED1 🡪 On

LED2 🡪 On

LED3 🡪 On

而標記則3是從Arduino IDE監控視窗看到的提示訊息，四根接腳上所連接LED的亮滅狀態，和上面指令所要控制的輸出狀態吻合。

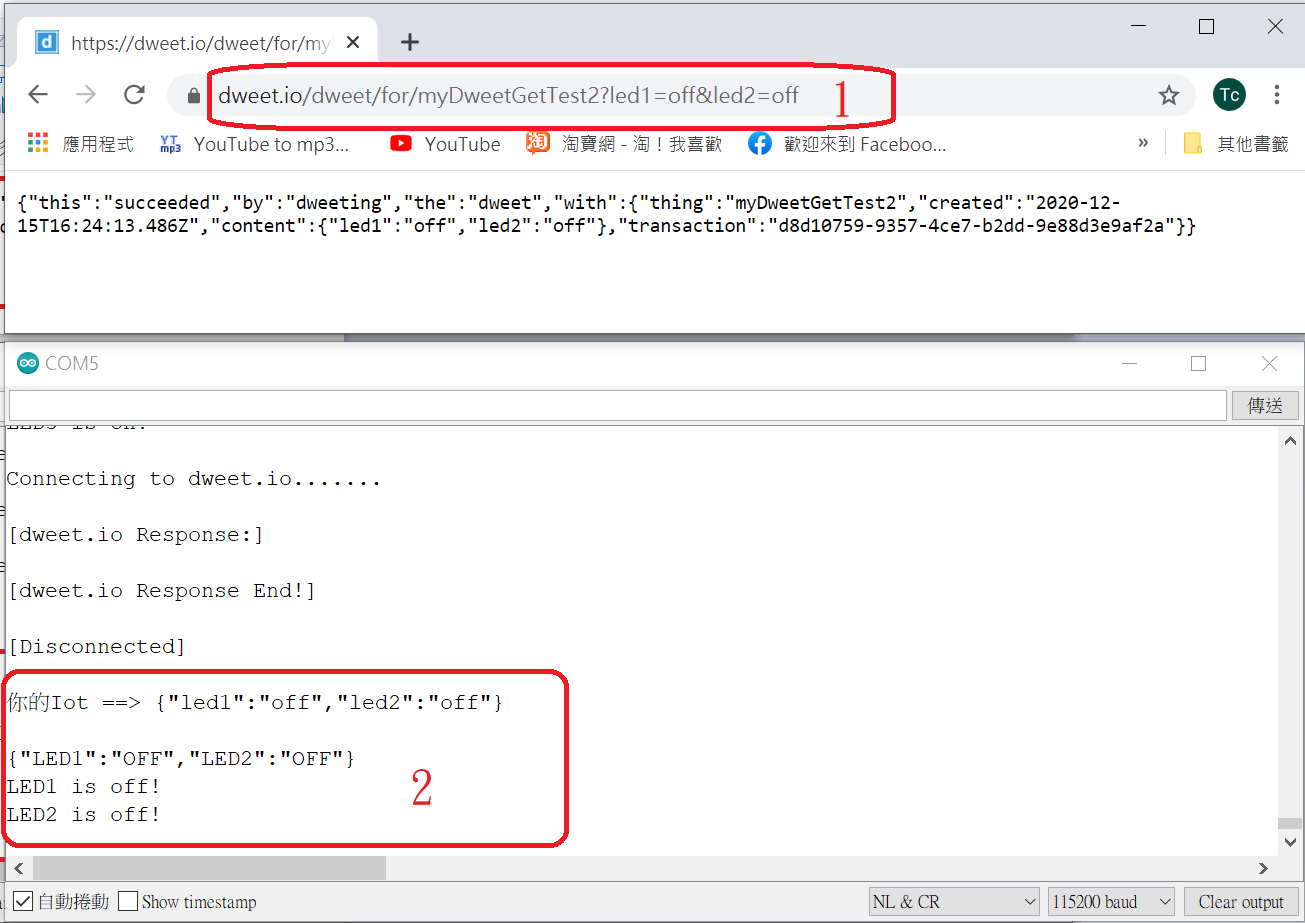

下圖是使用瀏覽器只輸出兩組輸出的控制指令的情形，即” led1=off&led2=off”，由其內容可以看出，這兩組輸出的狀態為：

LED1 🡪 Off

LED2 🡪 Off

而標記則2是從Arduino IDE監控視窗看到的提示訊息，其中最下方的訊息是被控制的兩根接腳上所連接LED的亮滅狀態，也就是說我們的系統可以分別且單獨的控制特定的輸出，不一定要同時控制全部輸出。

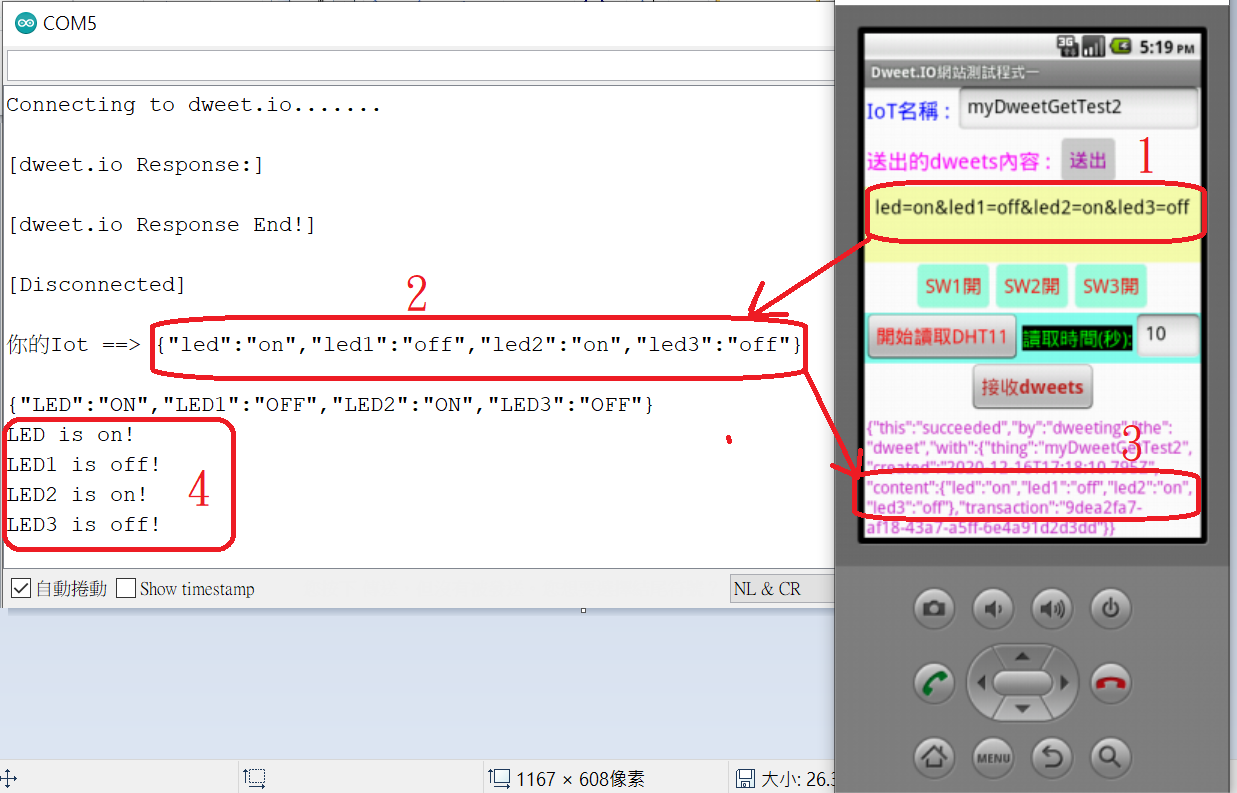

如果用前面介紹過使用AI2設計的Dweet.io雲端網站測試APP的話，其畫面與過程如下圖所示，在圖的右方是使用電腦AI2模擬器的畫面，我們先在最上方的IoT物件名稱文字盒中入"myDweetGetTest2"這個物件特徵名稱，然後在標記1的Dweet IoT物件指令輸入區輸入相關的指令，在此為：

“Led=on&led1=off&led2=on&led3=off”

然後按下【送出】按鈕，便可以把這一串共4個輸出端控制指令一次上傳到Dweet.io雲端網站；標記3是由Dweet.io雲端網站所回傳的上傳成功訊息。至於標記2則是ESP8266定時從Dweet.io雲端網站讀取控制指令後，所萃取出的IoT物件內容，也就是由主控端所發出控制指令；我們的ESP8266系統在測試這些輸出控制指令之後，便會讓對應的輸出腳開啟或關閉。

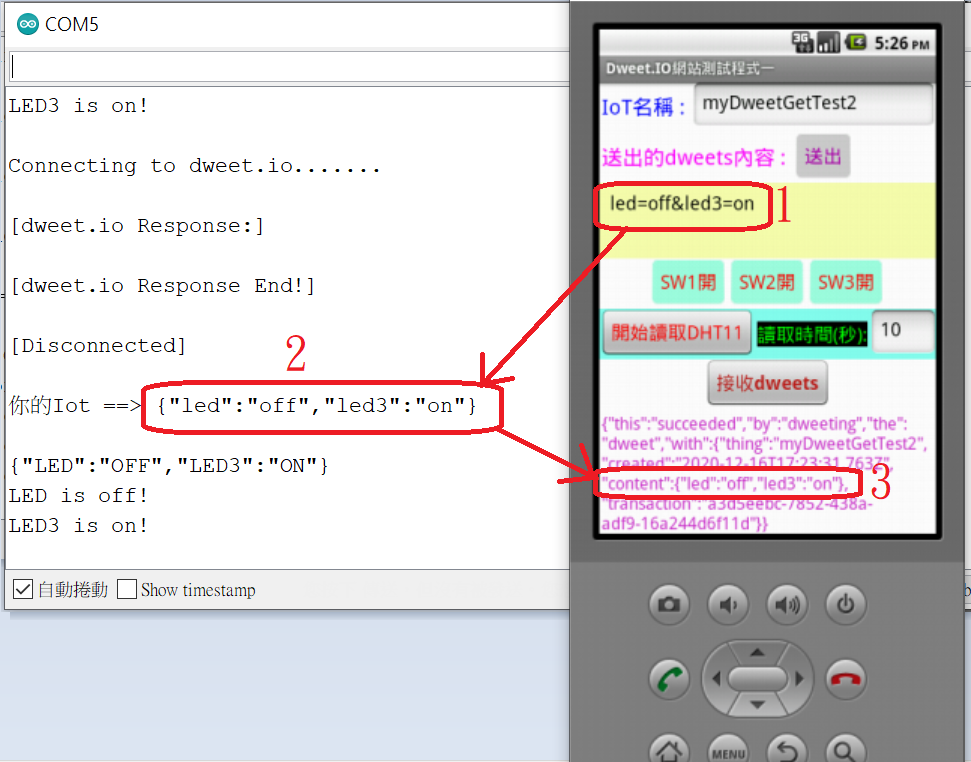

至於下圖則是只送出兩個輸出腳控制指令的情形。

在這個AI2的APP中，實際上增加了3個可單獨控制新增的輸出腳按鈕，為了節省螢幕的空間，三個按鈕是使用切換式的方式來控制輸出。以下圖來說，標記1的按鈕本來是顯示【SW1開】，當我們按下它之後，按鈕的文字會切換成【SW1關】，為了讓使用者知道正在執行的動作，APP會在下方標記2之處顯示「開啟SW1」的訊息。標記3一樣是ESP8266定時從Dweet.io雲端網站讀取控制指令後，所萃取出的控制指令。

至於下圖，標記1的按鈕本來是顯示【SW3關】，當我們按下它之後，按鈕的文字會切換成【SW3開】，同樣的APP會在下方標記2之處顯示「關閉SW3」的訊息。標記3是ESP8266從Dweet.io雲端網站讀取控制指令後，所萃取出的控制指令，最下方則是執行這個輸出指令(LED3=OFF)後的提示訊息。

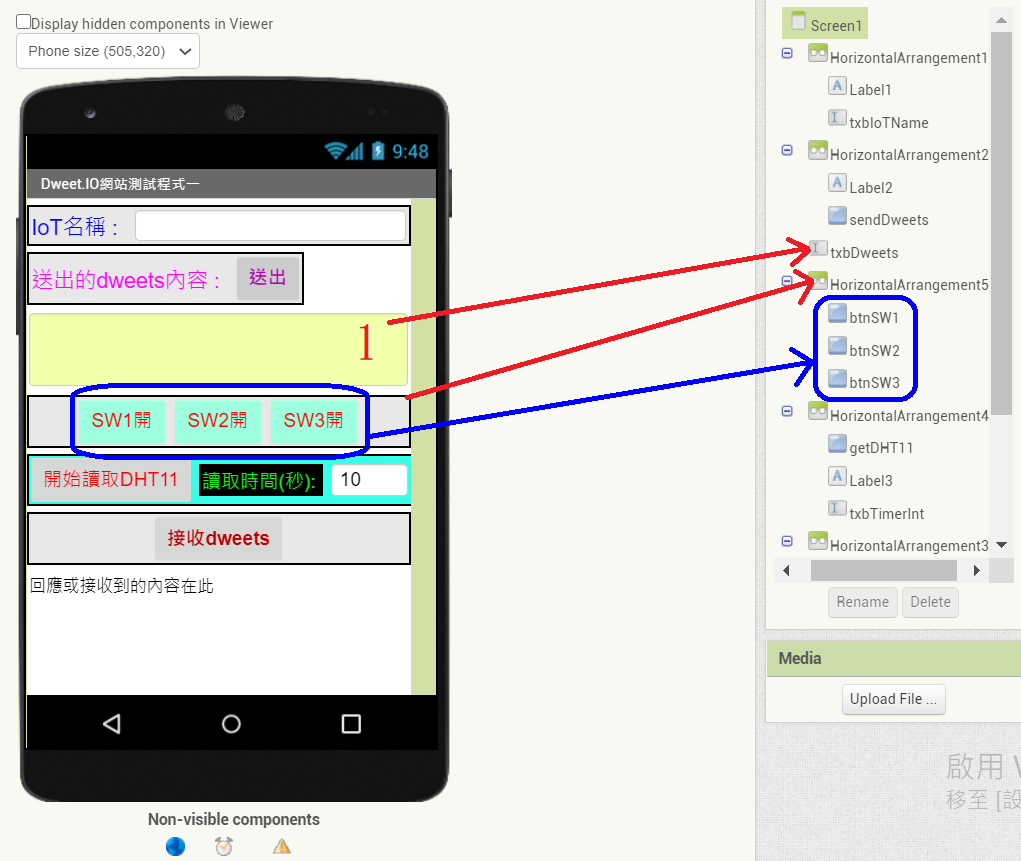

如果想把這三個按鈕新增到之前的APP上的話，可照著下面的步驟進行；首先如下圖所示，先在AI2的螢幕布局設計(Designer)頁面中插空隙加入一個水平布局元件(HorizontalArrangement5)，由於一般上傳的指令內容都不會太長，為了能看到更多的回應訊息，可以適當的把標記1這個文字輸入盒(txbDweets)的高度尺寸縮小，好讓最下面的回應訊息區能顯示更多的資料。此外這個水平布局元件的水平排列屬性設定為置中對齊，這樣接下來要放進去的的3個按鈕元件便可以以置中對齊的方式排列，讓畫面看起來比較美觀。

接著的步驟就是在這個水平布局元件中放上3個按鈕元件，在此它們的名稱分別為「btnSW1」~「btnSW3」，而按鈕上初始的顯示文字則為【SW1開】~【SW3開】，這樣APP螢幕版面的設計工作就完成了。

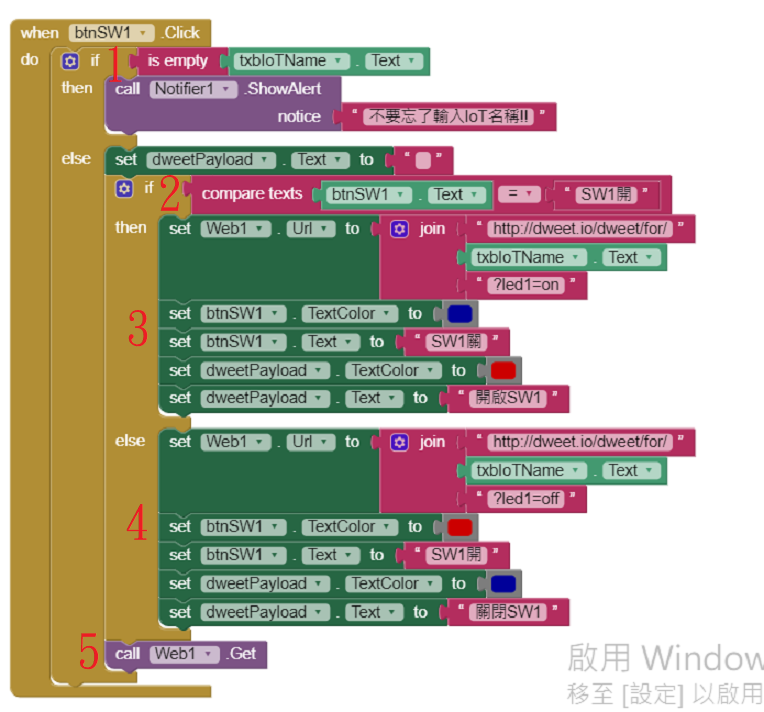

在手機螢幕上放好新增的3個按鈕元件後，接下來就是幫這些按鈕加上程式的方塊；下圖是「btnSW1」這個按鈕的方塊程式圖，同樣的程式一開始先檢查文字盒「txbIoTName」中的IoT物件名稱是否為空白﹖如果輸入是空白，則程式會由Notifier1送出短暫的警告訊息[不要忘了輸入IoT名稱!]。

接著檢查「btnSW1」這個按鈕上的顯示文字是否為【SW1開】﹖如果是代表按鈕現在應該執行的功能是開啟開關1這根接腳，此時程式會執行部分的功能；在此程式會先將要上傳到Dweet.io雲端網站的URL內容部份打包好，並設定給Web1這個元件的Url，接著把「btnSW1」這個按鈕上的顯示文字改為【SW1關】，最後在下方標記處顯示「開啟SW1」的提示訊息。

如果「btnSW1」這個按鈕上的顯示文字不是【SW1開】，那麼程式會執行部分的功能，也就是關閉開關1這根接腳；這部份的程式動作和前面的類似，只是由開啟改成關閉而已，當然按鈕本身的顯示文字也會改為【SW1開】。最後呼叫Web1的【Get】處理副程式，執行上傳到Dweet.io雲端網站的動作。

下面的程式方塊是這個AI2的APP中另外兩個按鈕的程式方塊圖，和上面的內容是一模一樣，差別只是在於所使用的元件號碼不一樣而已，請讀者自行參考。由於主控端和被控端的ESP8266中間隔著中介的Dweet.io雲端網站，再加上上傳和下載都會花一點時間，因此這些輸出控制動作是沒有辦法及時或很快的反應，所以每次動作之間必須保留適當的間隔時間才能正確的動作。
