在網路通訊的世界裡，最基本就是兩個角色，一個是提出請求的客戶端(Client)，另一邊則是回應需求的伺服器(Server)端，至於其他的網路設備，如路由器(Router)、集線器(Hub)、通訊閘道(Gateway)、中繼器(Repeater)...等，都只是為了要讓這兩種裝置能順利地連接在一起，達成網路通訊的目的而已。ESP8266這個晶片模組可分別執行客戶端(Client)與伺服器(Server)端這兩個腳色，可以連上網際網路，亦可自行組成一個區域性的無線WiFi網路，如果要在這個無線WiFi區域網路擔任伺服器(Server)個腳色時，就必須扮演無線WiFi網路中的存取點(AP：Access Point)功能了！
所謂的網路伺服器(WebServer)，是指一種連接在網路上的設備，這種設備主要用於儲存和提供數據/文件，而客戶端(Client)這種裝置可以請求這些文件或其他數據，網路伺服器將此請求(request)解譯之後，再將正確的數據/文件發送回客戶端。一般來說這兩種設備之間使用所謂的HTTP通訊協定來進行需求與資料的雙向傳輸，所謂的HTTP(Hypertext Transfer potocal)或超文本傳輸協定，是用於與（Web）伺服器通信的基於文本的協定，HTTP請求方法有多種，但由於ESP8266只是一顆內部資源有限的單晶片微電腦而已，所以我們只會介紹兩種最常用的方法也就是：GET和POST。
在HTTP通訊協定中，GET這種請求用於從伺服器檢索數據/文件，例如瀏覽器連接網頁；它只是單純從伺服器獲取數據/文件，不會要求或試著更改伺服器內部的資料，因此沒有其他的副作用。當我們使用瀏覽器中打開某一個網頁時，它將獲取URL並將其放入HTTP GET請求中，這只是純文本(plain text)資料，然後它將使用TCP通訊協定將請求發送到正確的伺服器；伺服器讀取請求後，檢查URL，並將該URL的正確HTTP響應發送回瀏覽器。
六、3-1 GET請求的解析
在HTTP 的GET請求中最重要的部分是請求行(request Line)和主機檔頭(host header)，接下來我們以一個範例來說明：
請啟動你電腦的瀏覽器(在此使用的是Google Chrome，其他的瀏覽器也可以，當然你的電腦必須已經連上網際網路)，接著在URL列輸入以下鏈接網址：
這時您的瀏覽器將發出以下HTTP請求：
圖六、４ 瀏覽器連接http://www.example.com網站後的內容
在【圖六、４】中標記１是我們要前往網頁的URL網址，這是一個網路上有名的樣本網站，的內容就是左邊標記２簡單的文字說明；不過要看到右邊相關的資訊，請在連上這個網站之後按下電腦鍵盤的[F12]功能鍵，然後依序點擊的標記３重新載入按鈕再次的載入網頁，接著是標記４的[ Network ]標籤、標記５的網站名稱[www.example.com]、標記７的解析(parsed)選項後，便可以完整的看到標記６與８的內容了。
所謂的請求行主要包括兩個部份，分別是URI(Uniform Resource Identifier)也就是請求的內容，再來就是請求的方式「GET」；至於主機檔頭，則是要連接的主機伺服器(host server)的網域名稱。在標記６的區域中我們可看到前兩行的內容為：
Request URL：http://www.example.com/
Request Method：GET
第二行的內容就是請求的方式「GET」，而第一行的內容其實是由兩個部分所構成，分別是代表主機檔頭的主機伺服器(host server)網域名稱：[http://www.example.com]，及請求的內容：「’/’」，這個內容也就是一般網站主網頁的意思。
接下來我們就以一個範例程式來看看，當我們用手機或平板電腦的瀏覽器去連接ESP8266的AP存取點伺服器網站時，會送出那些資訊出來：
◎範例程式功能與動作說明：
1、以ESP8266建立一無線WiFi存取點，SSID名稱為『ESP_softAP01』，不 使用密碼。
2、此AP存取點內建伺服器的IP位址為：[ 192.168.0.100 ]。
3、當有客戶端裝置連線上ESP8266時，讀取客戶端(手機、平板或筆電上的瀏覽器)所傳送來的請求訊息，並顯示在電腦上的Arduino IDE序列監控視窗中。
◎程式說明與列表：
程式的2~10行功能與前面範例相同，但是在第12、13行各宣告一個網路伺服器物件與使用的埠號，以及一個客戶端的物件變數：
WiFiServer server(80); // 宣告網路伺服器物件與使用的埠號
WiFiClient client; // 宣告一個客戶端的物件變數
然後在第28行程式初始化的部分(setup())啟動伺服器的功能：
server.begin(); // 啟動伺服器功能
在主迴圈(loop())開始的第35行程式呼叫「server.available()」這個方法函式去監測是否有客戶端裝置連線到本機的伺服器，若無則回頭繼續執行主迴圈：
client=server.available(); // 測試是否有客戶端連接本機伺服器
如果有客戶端裝置連線到伺服器，則40~47行的while()迴圈會把客戶端裝置傳送來的訊息整合打包後，儲存在「requests」這個字串變數上；一般的瀏覽器在結束傳送時，會送出一個空白行，也就是一整行只有一個代表換行的字元”\n”，因此當ESP8266接收到這樣的字串時(45行)，便會以”break”的整令結束while()迴圈；至於剩下的程式，會把完整的客戶端請求訊息顯示在電腦上的Arduino IDE序列監控視窗中。
以下是這個範例程式的全文：
// soft AP 範例三: 分析及顯示瀏覽器傳送的資料內容
#include <ESP8266WiFi.h> // 引入ESP8266專用的WiFi函式庫
String softSsid = "ESP_softAP01"; // 設定本機伺服器的SSID名稱
const char* softPassword = "12345678"; // 設定本機AP存取點的密碼為:”12345678”
IPAddress local_IP(192,168,0,100); // 設定新的伺服器IP位址
IPAddress gateway(192,168,0,1); // 設定新的伺服器閘道位址
IPAddress subnet(255,255,255,0); // 設定新的伺服器網路遮罩位址
WiFiServer server(80); // 宣告網路伺服器物件與使用的埠號
WiFiClient client; // 宣告一個客戶端的物件變數
void setup() {
Serial.begin(115200); //
Serial.println();
Serial.print("Setting soft-AP with configuratin... ");
WiFi.softAPConfig(local_IP,gateway,subnet); // 設定新的本地IP位址
boolean result=WiFi.softAP(softSsid); // 以"ESP_softAP01"作為SSID的名稱
if(result==true)
{ // 初始化設定AP存取點成功
Serial.println("soft-AP ready!");
Serial.print("softAP = "); // 在Arduino IDE串列監控視窗中顯示目前
Serial.println(softSsid); // 顯示SSID名稱
Serial.print("softIP = "); // 在Arduino IDE串列監控視窗中顯示目前使用的
Serial.println(WiFi.softAPIP()); // 本地IP位址，在此為[ 192.168.0.100 ]
server.begin(); // 啟動伺服器功能
}
else
Serial.println("soft-AP failed");
}
void loop() {
client=server.available(); // 測試是否有客戶端連接本機伺服器
if(!client)
return; // 若無則返回起點
// 測試到有客戶端裝置連線
String request="",requests="";
while(client.connected()) // 測試客戶端裝置連線是否還在連線狀態
{
request=client.readStringUntil('\r'); // 讀取客戶端送來的單行請求訊息
// Serial.println(request);
requests+=request; // 將讀取到的訊息合併
if(request=="\n") // 測試是否接收到代表整個請求結束的換行字元
break; // 如果是則結束while()迴圈
}
Serial.println("Request end!"); // 在電腦的串列監控視窗顯示客戶端請求結束訊息
Serial.println("");
Serial.println(requests); // 在序列監控視窗顯示客戶端(client)所送來的指令碼資料
}
程式名稱：softAP3_webServer1.ino
◎ 執行結果：
在程式執行之後，我們可在Arduino IDE串列監控視窗中看到【圖六、５】的內容，其中標記１的部分是在程式初始化時所顯示的資訊，包括目前設定的SSID名稱(在此為”ESP_softAP01”)，和自行設定的本地IP位址(192.168.0.100)，在本例中為了方便連線測試，所以沒有加上連線密碼。

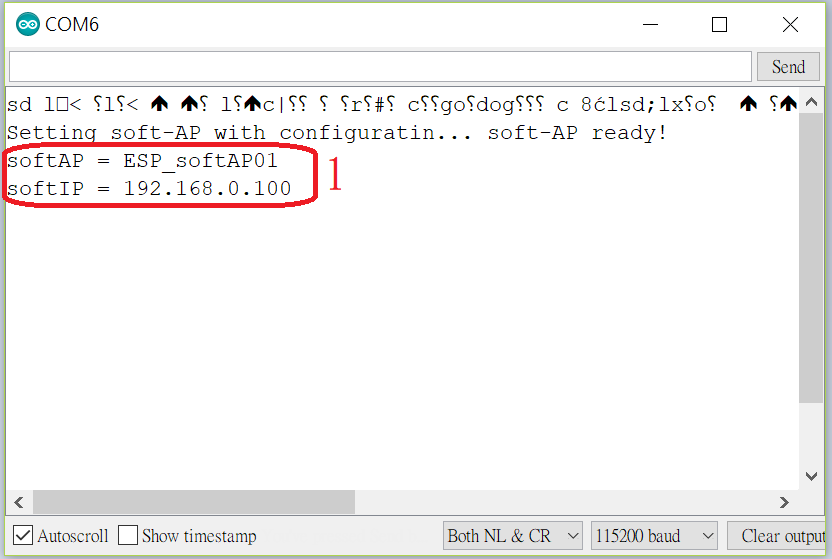

圖六、５ 程式啟動初始化後Arduino IDE串列監控視窗之內容
接著按照前面【圖六、２】的方式開啟手機/平板/筆電的WiFi功能，與”ESP_softAP01”的AP存取點連線後，再依【圖六、６】所示啟動瀏覽器，並在網址輸入欄中(標記１)輸入[ 192.168.0.100 ]這個IP位址並前往；由於這個範例程式只是單純的抓取瀏覽器傳送過來的訊息，然後顯示在Arduino IDE串列監控視窗內，並沒有回傳任何請求，所以會在手機瀏覽器的畫面中看到標記２的回應內容，也就是：「 192.168.0.100 未傳送任何資料」！

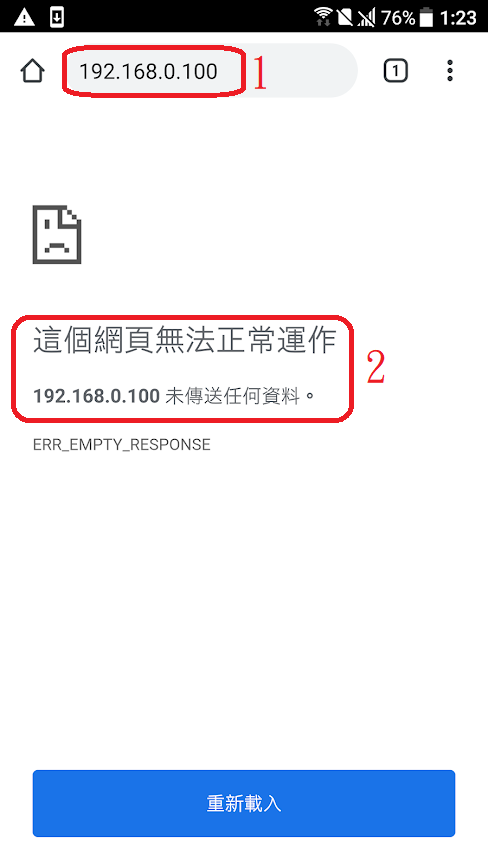

圖六、６ 手機啟動與瀏覽器連接ESP8266的AP存取點伺服器

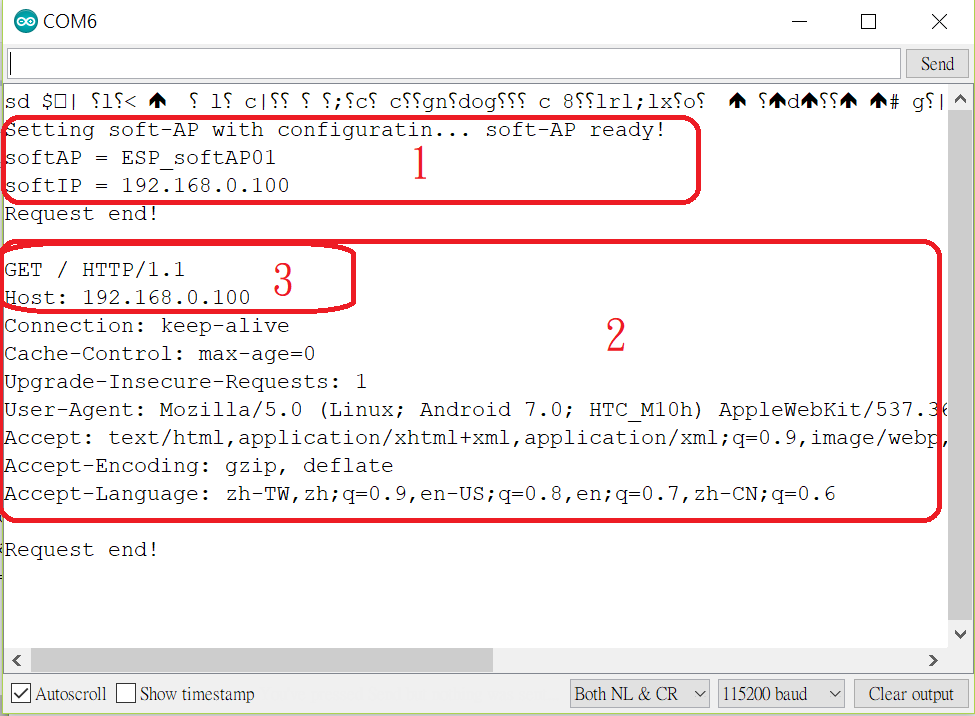

圖六、７ 瀏覽器連線後傳送資料內容
可是當我們再回頭去看Arduino IDE串列監控視窗，會看到如【圖六、７】的新的內容，也就是多了標記２的部分，而這也就是由手機瀏覽器實際傳送過來的資訊，這當中包含了許多訊息，其中標記３的第一行：
GET / HTTP/1.1
就是前面提到的請求行(request Line)，其中包括請求的方式「GET」，及請求的內容：「’/’」，而後面的「HTTP/1.1」則是代表目前所使用的HTTP通訊協定版本為1.1版。至於標記３的第二行：
Host：192.168.0.100
則是所謂的主機檔頭(host header)，由於我們的程式沒有提供DNS的功能，所以直接以數字IP位址的方式表示目標伺服器的網域名稱。
如果我們在手機瀏覽器的網址輸入欄輸入URL：「 192.168.0.100/test 」這樣的內容送出之後，可看到【圖六、８】的內容，其中紅色框線中的部分就是此次客戶端送來的請求行(request Line)，跟前面的差別就是請求的內容由「’/’」 變成「’/test’」，，也就是說只要在網域名稱或是網路IP後面加上一參數，便可將這些訊息當成請求的一部分傳送給目的伺服器，以作為一些延伸應用；我們在後面的範例中會利用這個特性讓使用者可以用手機跟ESP8266做一些互動，例如遙控一些輸出點，或是讀取一些測量資料等。
圖六、８ 瀏覽器網址列輸入”192.168.0.100/test”後傳送資料內容
六、3-2 以文本(plain)的方式回應GET請求
前面的範例是一個已讀不回的伺服器程式，這樣的伺服器應該沒有人會喜歡，接下來我們就把它改成當手機瀏覽器連線到它時會回傳：
"ESP8266 AP模式--網路伺服器1"
這樣一段訊息的程式，好讓使用者知道瀏覽器已經連接上伺服器網頁了。
◎ 範例程式功能與動作說明：
1、以ESP8266建立一無線WiFi AP存取點，此AP存取點SSID名稱為『ESP_softAP01』，而且不使用密碼。
2、此AP存取點內建伺服器的IP位址為：[ 192.168.0.100 ]。
3、當有客戶端裝置連線上ESP8266時，會以文本(plain)的格式回應『ESP8266 AP模式--網路伺服器1』這樣的訊息給客戶端(手機、平板或筆電上的瀏覽器)，此時客戶端的瀏覽器便可看見這段文字。
◎ 程式說明與列表：
這個範例程式和前面不同的地方首先是新增加了一個函式庫(第4行)：
#include <ESP8266WebServer.h>
這個函式庫是專門讓ESP8266在建構網頁伺服器之用，其中有不少很有用的函式，在後面會陸續地介紹大家。
此外在初始化設定(也就是setup())部分的第30行：
server.on("/",handleRoot); // 定義處理客戶首頁連結請求的事件對應函式
在此我們用「server.on()」這個內建於” <ESP8266WebServer.h>”的函式，定義了當客戶端的瀏覽器如果連線並且要開啟伺服器的首頁(即請求的內容為「’/’」)時，對應的處理函式，也就是「handleRoot」這個自訂副程式，其實這個自訂副程式的實體內容(41~43行)很簡單，只有一行程式碼而已：
void handleRoot(){
server.send(200,"text/plain","ESP8266 AP模式--網路伺服器1"); //
}
其中使用了「server.send()」這個內建於” <ESP8266WebServer.h>”的函式，向發送請求的客戶端回應處理後的結果訊息；這些訊息包含了三個部分，第一個是HTTP的處理狀態代碼「200」，表示請求成功一切正常；再來是回傳的訊息內容格式「"text/plain"」，代表訊息內容是單純的文字，所以當客戶端的瀏覽器收到回應訊息後，會直接把它顯示出來，不做任何的解譯或處理；最後一個部分就是回應的訊息本身，在此就是「"ESP8266 AP模式--網路伺服器1"」這段文字。
在主體迴圈(loop())部分，我們將上一個範例程式抓取客戶端瀏覽器傳送訊息的部分拿掉，取而代之的是專用以監聽及處理客戶端連線請求的內建函式：
server.handleClient(); // 呼叫客戶端連線處理函式
這個函式一樣也是內建在” <ESP8266WebServer.h>”這個函式庫中，呼叫時不需要任何的引數，客戶端有任何連線請求出現時，會依前面setup()部分已呼叫過「server.on()」這個函式設定的請求內容及對應的自訂函式去回應。
HTTP狀態代碼
伺服器會使用HTTP狀態代碼回答所有請求，這個狀態代碼是一個3位數字，告訴客戶端請求是成功還是出了什麼問題。後面的表格包含一些最重要和最有用的狀態碼，以及它們所代表的意義。
以下便是此範例程式的全文：
// soft AP 範例四 : 以純文字(plain)的方式回應客戶端的首頁連線請求
#include <ESP8266WiFi.h> // 引入ESP8266專用的WiFi函式庫
#include <ESP8266WebServer.h> // 新增的ES8266網頁伺服器函式庫
String softSsid = "ESP_softAP01"; // 設定AP存取點的SSID名稱
const char* softPassword = "12345678"; // 設定AP存取點的密碼值
IPAddress local_IP(192,168,0,100); // 設定新的伺服器IP位址
IPAddress gateway(192,168,0,1); // 設定新的伺服器閘道位址
IPAddress subnet(255,255,255,0); // 設定新的伺服器網路遮罩位址
ESP8266WebServer server(80); // 設定伺服器使用的通信埠號碼為網頁專用的80
WiFiClient client;
void setup() {
//
Serial.begin(115200); // 初始化串列通訊埠
Serial.println();
Serial.print("Setting soft-AP with configuratin... ");
WiFi.softAPConfig(local_IP,gateway,subnet); // 設定新的本的IP位址
boolean result=WiFi.softAP(softSsid);
if(result==true)
{ // 初始化設定AP存取點成功
Serial.println("soft-AP ready!");
Serial.print("softAP = "); // 在Arduino IDE串列監控視窗中顯示目前
Serial.println(softSsid); // 顯示SSID名稱
Serial.print("softIP = "); // 在Arduino IDE串列監控視窗中顯示目前使用的
Serial.println(WiFi.softAPIP()); // 本地IP位址，在此為[ 192.168.0.100 ]
server.on("/",handleRoot); // 定義處理客戶首頁連結請求的事件對應函式
server.begin(); // 啟動伺服器功能
}
else
Serial.println("soft-AP failed");
}
void loop() {
server.handleClient(); // 呼叫客戶端連線處理函式
}
// 處理首頁’/’請求的自訂函式
void handleRoot(){
server.send(200,"text/plain","ESP8266 AP模式--網路伺服器1"); //
}
程式名稱：softAP3_webServer2.ino
◎ 執行結果：

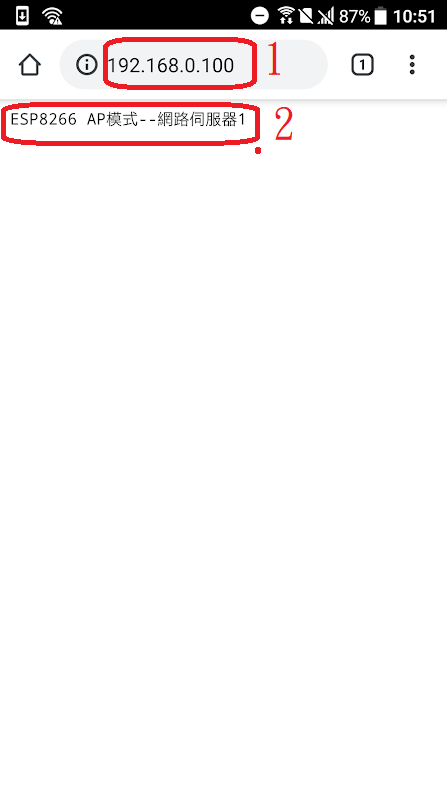

圖六、９ 手機啟動瀏覽器連接ESP8266伺服器成功畫面
在程式燒錄成功之後，當我們再次啟動手機瀏覽器連接上ESP8266的內建伺服器成功時，便可看到【圖六、９】的畫面，標記２的地方便是我要顯示的訊息；在ESP8266所構成的伺服器中，也可以處理中文的訊息，就跟一般的網頁一樣。不過一般的使用者在連上這個網頁時，可能看不到像【圖六、９】那麼好看的畫面，必須將手機的螢幕畫面拉大之後才能看到清楚的文字內容；這是因為我們的ESP8266網頁伺服器回傳的是最基本的文本(plain)格式的訊息，一般來說瀏覽器會以預設最小的字形來顯示，而且是放在螢幕的左上角，所以使用者必須費一番力氣才能看得到。
這種以基本的文本(plain)的格式回傳訊息的原因，大部分是因為使用者會以幕後處理的方式來解析與處理這些訊息，所以美不美觀並不是重點！如果想讓我們的網頁畫面好看一點，那就必須使用標準的網頁設計方式來設計我們的程式，也就使是用html語法，而這也就是下一章要介紹的內容。
